SW-Stahl Messkabelsatz 92-teilig

Der Messkabelsatz dient zur Erweiterung herkömmlicher Prüf- und Messgeräte (z. B. Multimeter oder Oszilloskope) und ermöglicht deren Einsatz als leistungsfähige Werkzeuge zur elektrischen Fehlersuche an modernen Kraftfahrzeugen.

Es unterstützt die Analyse und Überprüfung von Sensoren, Aktuatoren sowie komplexen elektronischen Schaltungen, wie sie zunehmend in Steuergeräten und fahrzeugtechnischen Subsystemen verbaut sind.

Die im Set enthaltenen Steckadapter, Prüfleitungen, Abgreifklemmen und Zusatzkomponenten ermöglichen die niederohmige, kontaktsichere Signalabnahme direkt an den Originalsteckverbindern der Fahrzeugverkabelung – ohne Beschädigung der Isolation oder Veränderung der Kontaktierung.

Typische Anwendungsbereiche umfassen u. a.:

• Signalverfolgung in Motormanagementsystemen
• Spannungs- und Strommessungen in Licht- und Komfortsystemen
• Diagnose von Steuer- und Regelkreisen wie z. B. Zentralverriegelung, Fensterheber, etc.

Das Set ist somit ein unverzichtbares Hilfsmittel für den präzisen und zerstörungsfreien Zugang zu elektrischen Signalen im fahrzeugtechnischen Umfeld.

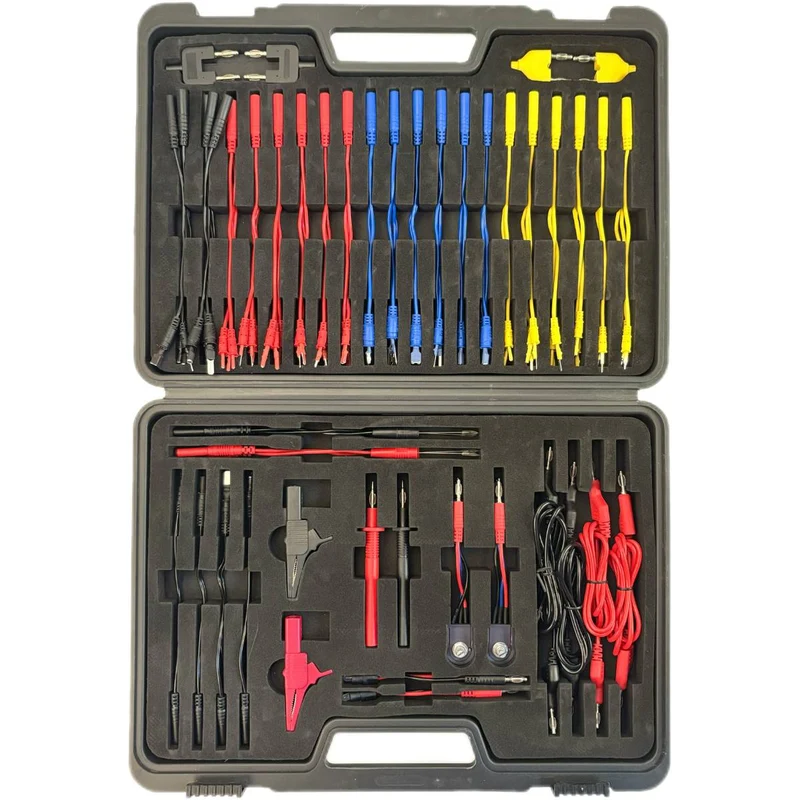

Lieferumfang:

• 2 Potentiometer (5 kΩ) – geeignet zur Nachbildung von Temperatur- sowie Drosselklappen-Signalen
• 2 LED-Testadapter – zum Kontrollieren von Spannungs- und Masseleitungen, z. B. bei Hallgebern, Einspritzventilen oder Magnetventilen
• 2 Airbag-Simulatoren (SRS) – dienen der elektrischen Simulation von Airbag- und Gurtstraffer-Einheiten
• 4 Prüfleitungen mit beidseitigen, stapelbaren Bananensteckern
• 4 Prüfadapter mit Nadelspitzen
• 2 Testspitzen
• 2 Y-Adapter
• 2 Krokodilklemmen
• 24 Rundstecker-/Rundbuchsen-Prüfkabel in den Größen 1,5 / 2,0 / 3,5 / 4,0 mm
• 48 Flachstecker-/Flachbuchsen-Leitungen in den Abmessungen 0,7 / 0,8 / 1,2 / 2,0 / 2,5 / 3,0 / 5,0 / 6,0 mm
